光耦合型固態繼電器的輸入特性
日期：2026-01-21
光耦合型固態繼電器的輸入特性由什么決定？

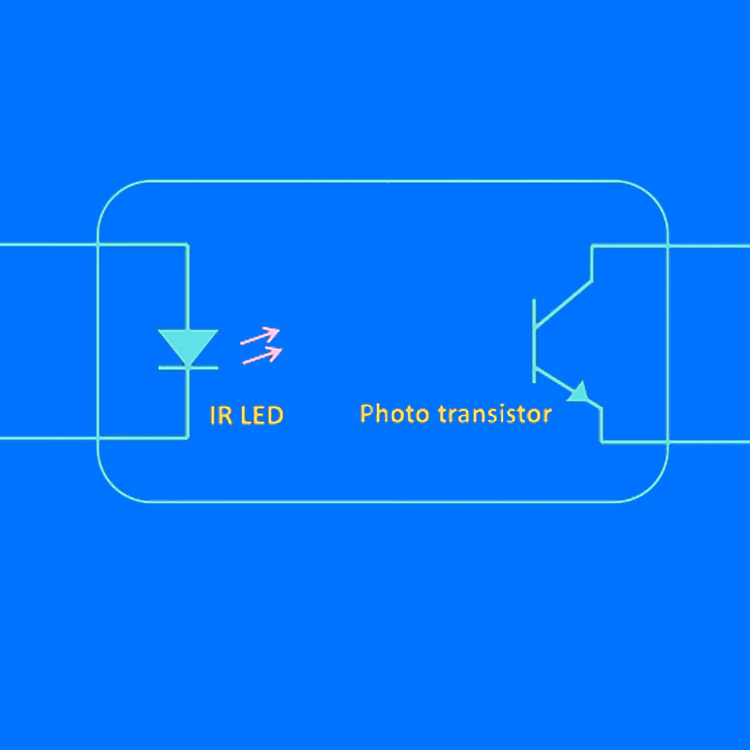

光耦合型固態繼電器的輸入特性由其內部的光耦合器（光電隔離單元）決定，
核心是光耦合器的發光側元件參數與驅動電路設計。
發光元件的電氣參數光耦合型 SSR 的輸入側核心是發光二極管（LED），
其正向壓降（VF）、正向工作電流（IF）等參數直接決定輸入特性。
正向壓降（VF）決定輸入側需要的最小驅動電壓，
一般在 1.2~2.5V 之間，是選擇輸入驅動電源的關鍵依據。
正向工作電流（IF）是固態繼電器（SSR） 輸入側的額定工作電流，通常在 5~30mA，
只有輸入電流達到該范圍，LED 才能穩定發光并觸發輸出側導通。

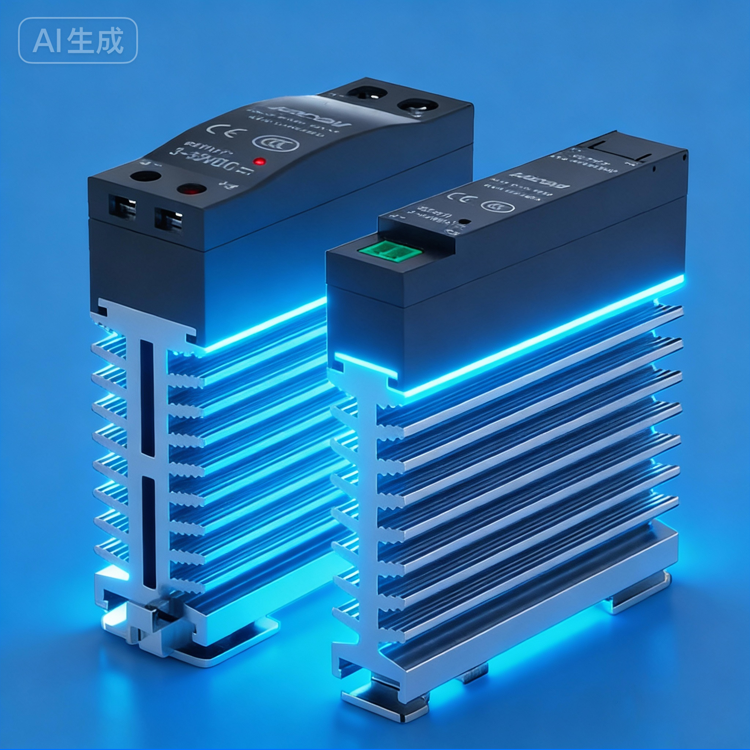

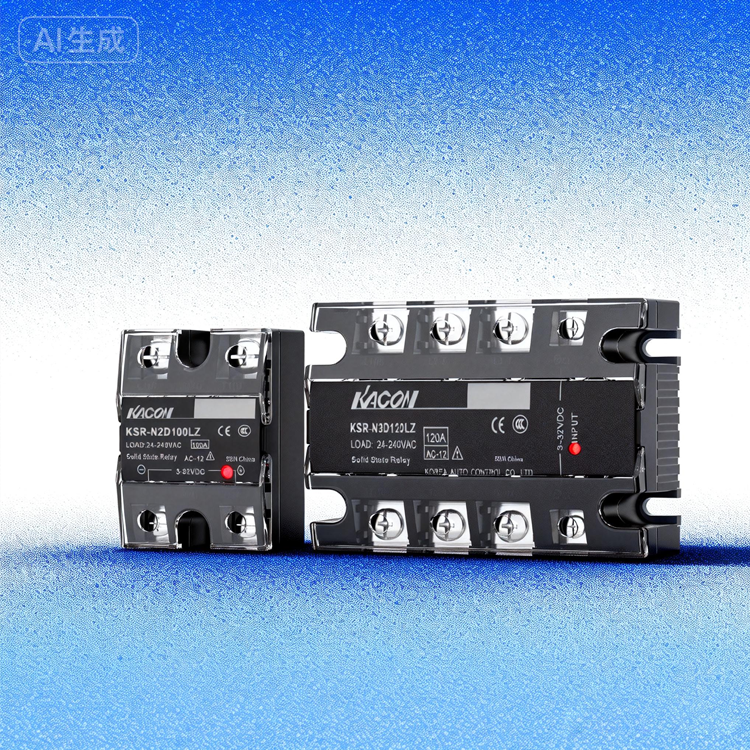

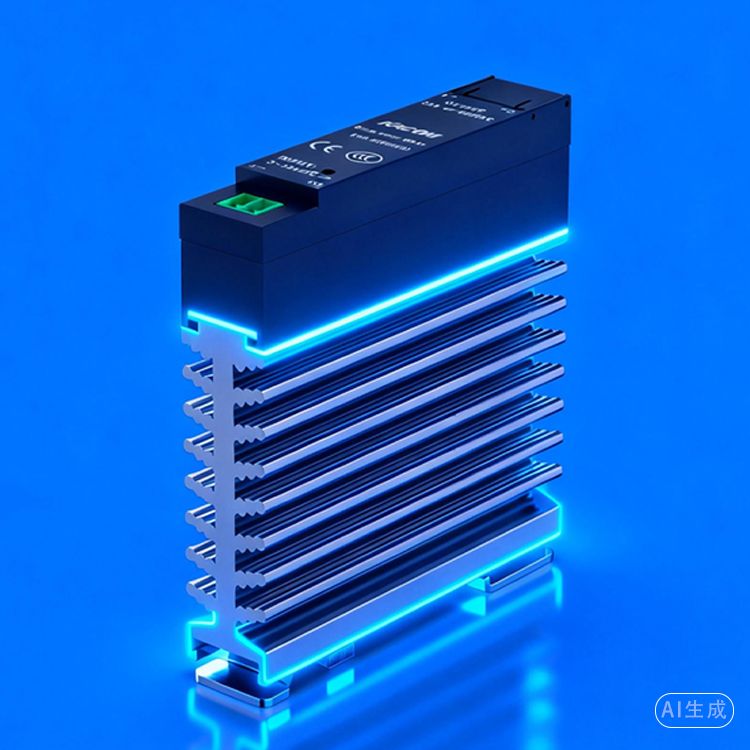

凱昆（KACON）KSR系列繼電器的輸入側集成限流電阻、反向保護二極管等輔助電路，
這些電路會進一步優化輸入特性；保障產品的整體性能。
需要注意的是，光耦合型 固態繼電器(SSR) 的輸入特性
與輸出側的負載類型（交流 / 直流）、負載電壓無關，
輸入與輸出之間通過光信號完全隔離，電氣參數互不影響。
